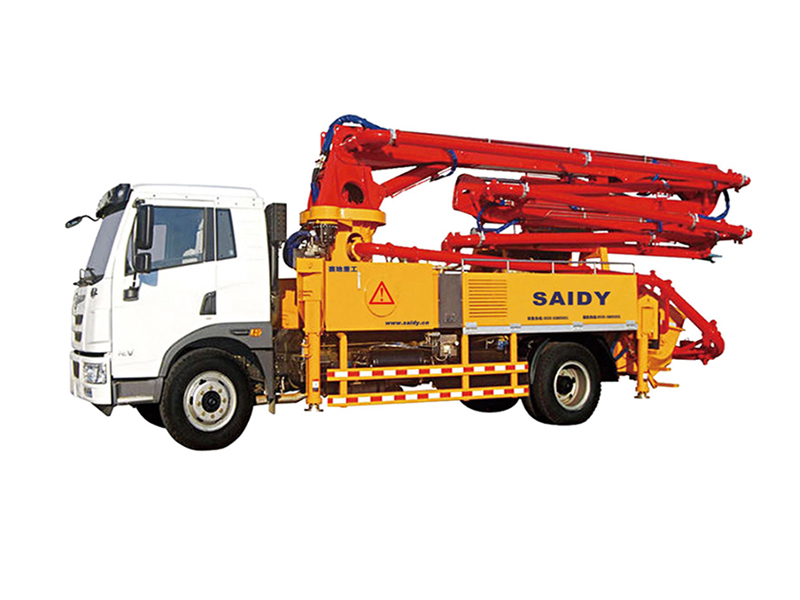

THB系列臂架式混凝土泵車
THB系列臂架式混凝土泵車
Arm Concrete Pump Car
混凝土泵按結構和用途分為拖式混凝土泵、車載泵和泵車，按動力類型分為電動混凝土輸送泵和柴油動力混凝土輸送泵。混凝土泵按結構形式分為活塞式、擠壓式、水壓隔膜式。泵體裝在汽車底盤上，再裝備可伸縮或屈折的布料桿，就組成泵車。THB臂架式混凝土泵車也稱為是我公司全力打造的中短臂架泵車，是一種小型泵車，集行駛、泵送、布料于一體的混凝土輸送設備。
該泵車底盤、動力、電控、液壓、泵送系統合理匹配；臂架伸縮靈活快捷、支腿占地空間小、整車移動方便，機動靈活。針對農村市場開發研制的專用底盤，整車寬度僅為2.3米，移動靈活，泥濘、狹窄的鄉村道路皆可輕松通過。采用靈活的四節臂設計，布料范圍比三節臂更廣，同時應用單側支撐技術，可輕松實現狹小場地的施工。
性能特點
底盤與動力系統：采用中國一汽、北汽福田、東風載重底盤，承載能力強，動力性能好，油耗低。
臂架及支腿液壓系統：臂架采用負載敏感的比例控制系統，使臂架運行速度快慢自如，操作性很好。不僅可以實現無級變速遙控控制，還可以實現緊急情況下的應急手動操作。支腿與臂架油路直接切換，避免誤操作，保證泵車施工安全性。
臂架：通過有限元分析、動力學分析計算和試驗，以精確的數據支持作為基礎。材料采用高強度低合金鋼板，所有的材料與焊縫均通過100%無損探傷，確保臂架結構合理、可靠性高。
技術參數
|
規格 |
SD5201THB-25 |
SD5201THB-29 |
SD5201THB-33 |
|
60 |
60 |
60 |
|
|
混凝土最大出口壓力(MPa) |
6 |
6 |
6 |
|
26 |
26 |
26 |
|
|
上料高度 |
1450 |
1450 |
1450 |
|
料斗容積(m3) |
0.65 |
0.65 |
0.65 |
|
液壓系統型式 |
開式系統 |
開式系統 |
開式系統 |
|
分配閥形式 |
S型閥 |
S型閥 |
S型閥 |
|
液壓油冷卻 |
風冷 |
風冷 |
風冷 |
|
最大布料高度 |
18 |
29 |
33 |
|
365 |
365 |
365 |
|
|
展臂角度(°) |
90/180/365 |
90/180/365 |
90/180/365 |
|
底盤型號 |
東風DFL1120B/ 重汽ZZ1164G |
東風DFL1120B/ 重汽ZZ1164G |
東風DFL1120B/ 重汽ZZ1164G |
|
軸距 |
4800 |
4800 |
4800 |
|
發動機最大功率(kw/rpm) |
132/2200 |
249/2000 |
249/2000 |
|
整車質量(Kg) |
14000 |
20800 |
22000 |
|
整車外形尺寸 |
9350×2200×3500 |
10203×2480×3534 |
10203×2480×3534 |
