HBMG系列煤礦用混凝土泵
Coal Mine Concrete Pump
賽地重工憑借十余年混凝土機械的研發與制造經驗,推出了井下專用的防爆混凝土泵。該煤礦用混凝土輸送泵是一種隔爆型三相異步電動機驅動的S管閥混凝土泵,體積小、結構緊湊,可以整機用罐籠送入井下,方便運輸和安裝;采用全液壓換向技術,能夠達到煤礦井下防爆要求,適用于煤礦、礦井、井下、隧道、礦山、國防工程等及存在易燃?xì)怏w、有防爆需求的施工環境,可用于巷道、井壁、支護結構、泵房混凝土輸送和澆筑、壁厚充填、礦山回填、巷道封閉、底板鋪設、采空區隔離和填充等,也可替代濕噴機進行噴漿作業。
性能特點

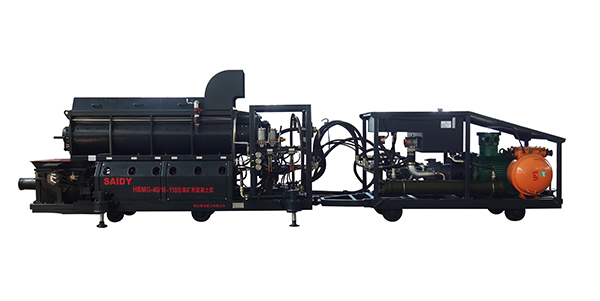

1. 整體采用分體式結構,液壓站和泵送攪拌系統分開,便于運輸、維護和保養。
2. 分配系統采用S管閥,密封性好,結構簡單、可靠。S管閥裝有浮動耐磨環,自動補償磨損。
3. 眼鏡板和耐磨環采用硬質合金,耐磨性好,耐磨環采用可自動補償間隙結構,壽命更長,更換方便。
4. 液壓系統采用液控?fù)Q向,可靠性高。
5. 冷卻系統采用水冷卻器,冷卻功率大,降溫效果優良。
6. 具有反泵功能,大幅度減少管道堵塞。
7. 電氣部分采用PLC控制,電器箱配備有線遙控手柄,便于操作。
技術參數
HBMG-40/16-110SF |
|||
最大出口壓力(MPa) |
4.6 |
16 |
|
最大理論輸送量(m3/h) |
21 |
40 |
|
塌落度 |
80-220 |
||
料斗容積(m3) |
0.4 |
0.3 |
|
離地高 |
800 |
||
最大骨料粒徑 |
管Φ76mm |
25 |
|
管Φ89mm |
30 |
|
|
管Φ108mm |
|
35 |
|
管Φ133mm |
|
40 |
|
管Φ150mm |
|
|
|
電動機功率(KW) |
30 |
110 |
|
電動機額定電壓(V) |
660/1140 |
||
分閥形式 |
S管閥 |
||
輸送管清洗方式 |
壓縮空氣或高壓水洗 |
